长春热继电器测试仪如图所示：2.3 安装完成会弹出安装成功窗口（如图）将电脑与仪器连接，在Windows的“设备管理器”中查看，如图，在工具软件中可以使用图中所示的端口号进行通信。3.端口号的改变在windows中一些软件只支持固定的端口号，这时就会出现上面显示的“有效端口号”无法使用的情况，下面介绍改变端口号的方法。打开我的电脑属性，在硬件里打开设备管理器，找到“”USB210 USB to UART Bridge Controller(COM?)”打开它的属性窗口（如图）打开“端口设置”中高级选项。如图所示：在高级设置的左下角有一个COM端口号设置选项，可以选择1～256中没有使用的端口号。结束工作1. 关闭气瓶上所有阀门。2. 按面板上的“放气”按钮，放净管路中的残余气体。注：在没有放气情况下严禁拔下进气口插头!!!1.关闭电源。2.拔掉气管。5. 拔掉信号线和电源线。1.去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。2. 端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。3. 被校验的密度继电器不能平躺放置，要立放，否则会造成校验不准确。4. 密度继电器在校验的过程中不能有太大的振动。5. 使用气瓶时可按以下提示进行操作。保管和运输 校验仪属于精密电子产品，应放于温度-30～70℃，相对湿度不超过90％，且空气中不含有足以引起腐蚀的气体。校验仪的运输，应避免剧烈振动和撞击，并防止雨雪浸湿。校验用气源：因安检部门要求禁止运输，只能在用户所在地或试验现场充气（在专业充气点充气，如无专业充气条件就自行充气）！

<长春>天正华意电气设备有限公司 开关低电压测试仪零售

长春热继电器测试仪智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图13＊＊年＊＊月＊＊日＊＊时＊＊分确定取消图14此时按确定键使相应的数字反显后可以分别对年、月、时和分的数值分别进行调整。配套工具软件使用说明1.软件功能简介此配套工具软件用来将仪器中的测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。2.软件特点本软件为绿色软件，无需安装便可使用支持USB通信方式支持Windows系列操作系统，运行速度快，使用方便3.运行环境计算机硬件需求：建议使用赛扬533 及以上CPU，512MB 及以上内存、1GB 及以上可用硬盘空间。支持软件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系统；Microsoft Office 2003 及以上版本（必须包含Excel）。4.软件操作说明（1）双击，运行仪器配套工具软件，如下图所示。（2）使用USB数据线将计算机和仪器连接起来。仪器开机，进入数据上传界面，如下图所示。（2）选择通信端口。点击“串口选择”右方的滚动条，选择USB安装后系统分配的端口号（详见“USB驱动程序安装说明”）。（3）点击“通信自检”按钮，计算机与仪器进行通信，此时有以下两种情况：联机成功，数据上传至计算机，如图所示。数据上传成功后可进行“导出数据”及“生成报表”操作。此时仪器显示如下界面：（4）导出数据。点击 “文件”下拉菜单，再点击“导出数据”按钮，如图所示。此时弹出对话框，如图所示。选择要保存文件的位置，输入保存的文件名称，数据将以Excel 格式保存在计算机中，试验人员可对测量数据做进一步分析处理，如图所示。打开刚才保存的Excel数据文件如图所示。

<长春>天正华意电气设备有限公司 开关低电压测试仪零售

长春热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

<长春>天正华意电气设备有限公司
开关低电压测试仪零售 <长春>天正华意电气设备有限公司

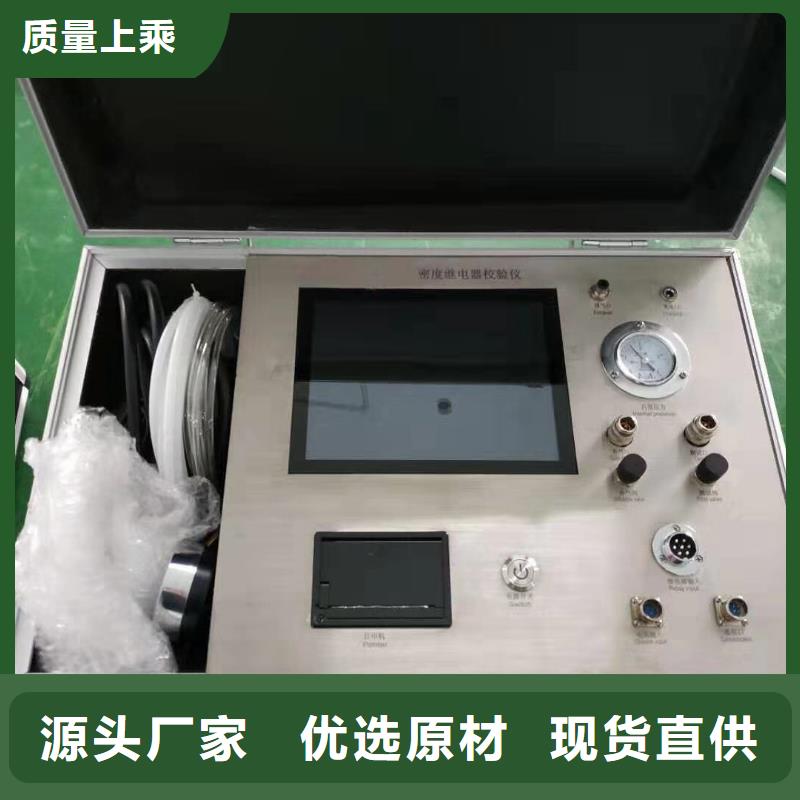

长春热继电器测试仪保修条件本测试仪自发货之日起十二个月，用户若在严格遵守本公司规定的使用、运输、保管的条件下，发现问题本公司给予免费维修，终生维护。 SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。如何保证SF6电气产品的可靠运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠运行。安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL／T596—1996《电力设备性试验规程》。该试验规程规定：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备可靠运行的必要手段之一。SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、运行、预试和维护提供方便。在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。

长春热继电器测试仪仪器能对指针式和电子式密度继电器进行全自动校验。?仪器采用320＊240大屏幕液晶显示，汉字操作界面，使用简单方便。?测量时仪器同时显示当前压力、对应20时的压力、环境温度。解决了SF6密度继电器现场校验的难题。?仪器可存储100组测量数据并保存不丢失，使每一次测量都有追朔。?仪器可以在任意环境温度下对常温压力表和密度表进行校验。?仪器内部具有时钟功能，可随时对时钟进行修正。?仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。?仪器采用高精度压力传感器和世界先进的磁流体技术产品。?仪器配有多种开关过度接头，多数开关可以实现不用拆卸进行校验?采用高容量内置电池，屏幕显示电池电量，拓展了仪器的使用空间，方便了现场校验。结构紧凑，体积小，重量轻，便于携带。?机电一体化程度高，技术先进、性能可靠。?配有微型打印机，随时打印测试结果。5.操作方法5.1接线5.1.1关闭SF6电气设备本体与密度继电器之间的阀门，确认密度继电器控制电源已经断开，保证密度继电器在无外接电源状态下方可进行校验。（注：如果设备本体与密度继电器之间没有阀门，应将密度继电器折下来再校验）5.1.2用测量管道和相应的转换接头将密度继电器和仪器的继电器接口相连接。

<长春>天正华意电气设备有限公司 开关低电压测试仪零售
开关低电压测试仪零售 <长春>天正华意电气设备有限公司

长春热继电器测试仪如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以存储和打印测试结果。点击“退出”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“压力值修正系数”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图６在系统主界面旋转飞梭使光标选择“历史数据查阅”，如图７所示，可以浏览原来的测试结果。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图７点击“确定”后进入的界面如图８所示。密度继电器校验数据退出图８点击“密度继电器校验数据”后可以看到历史数据，如图９所示。＊＊年＊＊月＊＊日报警回复值报警值翻页 打印外存 退出点击外存后显示如图11上传 U盘 返回如需上传测试数据请用SUB接口线连接好计算器（已安装上传软件的计算机且已打开上传界面），点击上传后与计算器找到相应的通讯口即可上传数据，具体操作详见“配套工具软件使用说明”如需用U盘拷贝数据，请将U盘插上仪器面板上拷贝U口同时点击U入盘即可拷贝数据到所插U盘上，存储的文件名默认为“SF6”加“存储数据的序号”（例如，组数据存储到U盘的文件名为SF61）如图12上传 U盘 返回在上图中点击确认，仪器显示如下界面：如果数据成功保存到U盘，界面显示如下：如果数据未成功保存到U盘，界面显示如下：在主截面上点击“系统时钟修正”，如图10所示，可以进入系统时钟修正界面，如图13所示。

长春热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

<长春>天正华意电气设备有限公司
开关低电压测试仪零售 <长春>天正华意电气设备有限公司

长春热继电器测试仪保修条件本测试仪自发货之日起十二个月，用户若在严格遵守本公司规定的使用、运输、保管的条件下，发现问题本公司给予免费维修，终生维护。 SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。如何保证SF6电气产品的可靠运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠运行。安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL／T596—1996《电力设备性试验规程》。该试验规程规定：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备可靠运行的必要手段之一。SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、运行、预试和维护提供方便。在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。

<长春>天正华意电气设备有限公司 开关低电压测试仪零售

长春热继电器测试仪检漏继电器校验仪是青岛天正华意电气设备有限公司根据中华人民共和国电力，煤炭工业部制定的《煤矿井下低压检漏保护装置检修细则》及《煤矿规程》要求，综合煤矿井下供电系统的实际情况研制而成的；它适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验，是各种矿井电力工作人员的得力助手；使用前请您仔细阅读下列说明，以便使该仪器更好的为您服务！二、主要特点1、仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验。2、可对JY82、JL82等各种常见检漏继电器进行试验。3、可对检漏保护是否可靠动作进行试验。4、可对网路切断电阻值进行校验整定。5、可对JL82型检漏继电器动作电阻值进行整定。6、可对检漏继电器闭锁保护进行试验。7、内置数字毫秒计可对各种检漏继电器动作时间进行测定。8、内置大屏幕电阻表可直接对试验电阻进行检测。9、内置充电电池、一次充电可使用半年以上。10、铝合金机箱，美观大方

<长春>天正华意电气设备有限公司 开关低电压测试仪零售 开关低电压测试仪零售 <长春>天正华意电气设备有限公司

长春热继电器测试仪接点一接点二接点三同时校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’、‘接点二降值’和‘接点三’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.10带4～20mA输出的密度继电器的校验对电子式密度继电器进行校验时，需要将模拟信号线将密度继电器的4～20mA的信号接入仪器面板上的模拟信号处。模拟信号线一段的红色鳄鱼夹接“＋”，黑色鳄鱼夹接“—”。其余测量过程方法与上述机械表相同。5.4仪器自校准5.4.1 输入密码按、?键更换输入域，按F1、F2增减数值，按OK键如输入的密码正确则进入仪器自校准界面，按ESC键返回主界面。说明：仪器密码为“0000”。5.4.2 仪器自校准按或、?键更换输入域，按F1、F2增减数值，按OK键获取当前测量值，按ESC键返回主界面。当输入域为“保存自校准数据”时，按OK保存数据。说明：务必把输入域为“保存自校准数据”后，按OK保存数据。5.5历史查寻按键查看前一页或后一页，按F1打印数据，按F2删除所有历史记录。按ESC键将返回主界面。5.6系统时钟修改按或、?键更换输入域，按F1、F2增减数值，按OK键保存时间，按ESC键返回主界面。

长春热继电器测试仪 接检漏相端子：用配套试验线连接被试验的相如：A相2、接外壳或地端子：用来接地或接在检漏继电器的外壳上3、电源开关：用来关断显示电源，但不控制充电电源4、试验/测阻开关：该开关弹起时自动测试并显示可变电阻器的电阻值开关按下时液晶电阻表处于自保状态自动断开电阻测量用于检漏试验。5、大屏幕液晶电阻表：在试验开关弹起状态电阻表自动测量并显示可变电阻的电阻值。6、可调电阻：旋转电阻手柄可改变可调电阻的电阻值、如在测阻状态可通过电阻表监视其阻值。7、充电指示：接通AC220电源时该灯点亮，自动对内置的充电电池充电，同时起电源指示作用。8、保险座：可对仪器起一定的保护作用。9、电源输入插座：通过此处输入AC220V电源。

<长春>天正华意电气设备有限公司

长春热继电器测试仪仪器能对指针式和电子式密度继电器进行全自动校验。?仪器采用320＊240大屏幕液晶显示，汉字操作界面，使用简单方便。?测量时仪器同时显示当前压力、对应20时的压力、环境温度。解决了SF6密度继电器现场校验的难题。?仪器可存储100组测量数据并保存不丢失，使每一次测量都有追朔。?仪器可以在任意环境温度下对常温压力表和密度表进行校验。?仪器内部具有时钟功能，可随时对时钟进行修正。?仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。?仪器采用高精度压力传感器和世界先进的磁流体技术产品。?仪器配有多种开关过度接头，多数开关可以实现不用拆卸进行校验?采用高容量内置电池，屏幕显示电池电量，拓展了仪器的使用空间，方便了现场校验。结构紧凑，体积小，重量轻，便于携带。?机电一体化程度高，技术先进、性能可靠。?配有微型打印机，随时打印测试结果。5.操作方法5.1接线5.1.1关闭SF6电气设备本体与密度继电器之间的阀门，确认密度继电器控制电源已经断开，保证密度继电器在无外接电源状态下方可进行校验。（注：如果设备本体与密度继电器之间没有阀门，应将密度继电器折下来再校验）5.1.2用测量管道和相应的转换接头将密度继电器和仪器的继电器接口相连接。

<长春>天正华意电气设备有限公司
开关低电压测试仪零售 <长春>天正华意电气设备有限公司

长春热继电器测试仪如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以存储和打印测试结果。点击“退出”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“压力值修正系数”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图６在系统主界面旋转飞梭使光标选择“历史数据查阅”，如图７所示，可以浏览原来的测试结果。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图７点击“确定”后进入的界面如图８所示。密度继电器校验数据退出图８点击“密度继电器校验数据”后可以看到历史数据，如图９所示。＊＊年＊＊月＊＊日报警回复值报警值翻页 打印外存 退出点击外存后显示如图11上传 U盘 返回如需上传测试数据请用SUB接口线连接好计算器（已安装上传软件的计算机且已打开上传界面），点击上传后与计算器找到相应的通讯口即可上传数据，具体操作详见“配套工具软件使用说明”如需用U盘拷贝数据，请将U盘插上仪器面板上拷贝U口同时点击U入盘即可拷贝数据到所插U盘上，存储的文件名默认为“SF6”加“存储数据的序号”（例如，组数据存储到U盘的文件名为SF61）如图12上传 U盘 返回在上图中点击确认，仪器显示如下界面：如果数据成功保存到U盘，界面显示如下：如果数据未成功保存到U盘，界面显示如下：在主截面上点击“系统时钟修正”，如图10所示，可以进入系统时钟修正界面，如图13所示。

<长春>天正华意电气设备有限公司 开关低电压测试仪零售
<长春>天正华意电气设备有限公司

长春热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。

开关低电压测试仪零售

长春热继电器测试仪感谢您使用我公司的产品，智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能通过USB通讯接口上传试验数据到计算机，同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

<长春>天正华意电气设备有限公司 开关低电压测试仪零售

长春热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。
